MODELOS 400
FILTROS DE NÉVOA INDUSTRIAIS - Este é o nosso negócio! - Estamos no mercado desde 1996.
MODELOS 400

.

MODELOS 400 (EX / GX / FX / HX)

O MOD 400HX foi construído para ser instalado sobre a máquina ou pedestal, com grande capacidade de sucção (2250 m3/h). Possui flange para mangueira de 8". Peso 55 kg. Eficiência Energética de 562 m3/h por CV - ótimo custo benefício energético. Utiliza Motor WEG 4CV (PLUS ou PREMIUM) de alto rendimento com tensões de 220/380/440 VAC trifásico.
O MOD 400HX é o maior modelo da Air Clean, indicado para aplicações em máquinas que geram médio ou grande volume de névoa. Equipamento com Rotor Aberto. Este rotor não utiliza refil filtrante para filtrar a névoa, sua função é somente para succionar a névoa de óleo e jogá-lo para o interior do eliminador de névoa.
O refil que filtra o óleo da névoa fica na parede interna do corpo, este refil é de fácil substituição e de grande durabilidade. Para substituí-lo, basta soltar os oito parafusos da panela frontal. Esta tarefa é rápida e não é necessário retirar o Eliminador de Névoa do local.
Não desbalanceia por possuir o Rotor Aberto.

Novo HX

Foto do MOD 400HX

Inversor

.

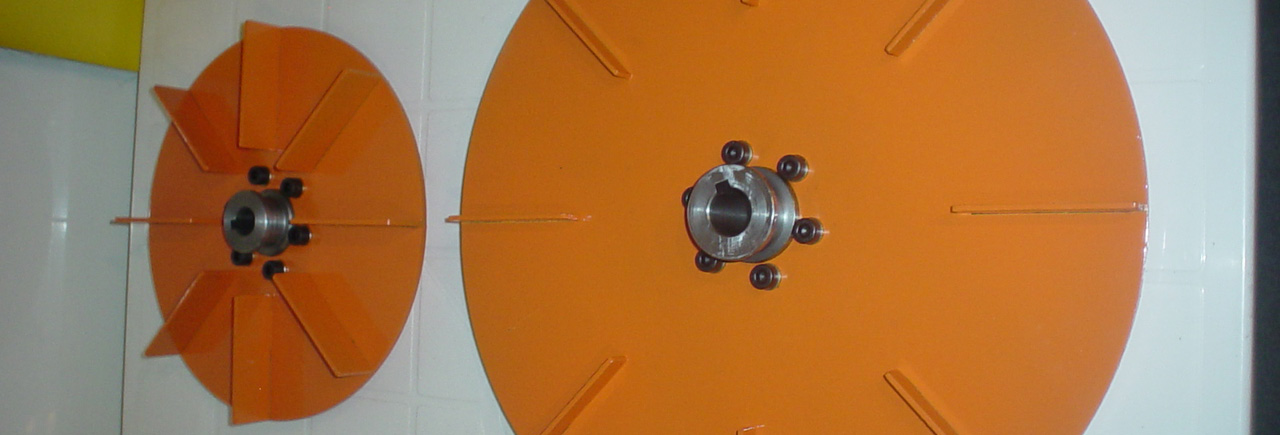

Rotor Aberto

Controle de velocidade digital disponível para ser utilizado com Filtro de Névoa.

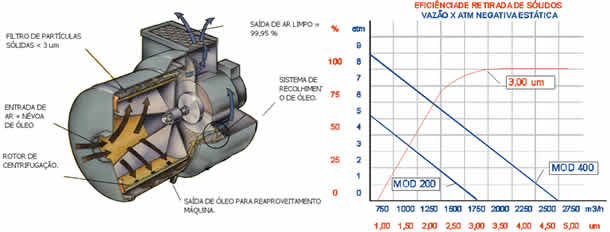

1) TABELA DE DADOS TÉCNICOS - Fluxo e Tabela de Eficiência MODELOS 400.



VAZÃO à -1 atmosfera (Tabela)

2.250

m3/h

POTÊNCIA

4

Cv

ROTAÇÃO

3.450

rpm

NÍVEL DE RUÍDO

65 a 1 metro

db

TEMPERATURA DE TRABALHO

-10 A 90

ᵒC

PH DE TRABALHO

6 A 14

PH

PESO

55

kg

EFICIÊNCIA

99,95

%

TENSÃO DE TRABALHO

220 / 380 / 440 a 60 Hz

VAC

CORRENTE NOMINAL

10,5 / 6,21 / 5,36

A

FILTRAGEM DE SÓLIDOS

>= O,3

um

ACOPLAMENTOS

Ø200 (8")

mm

EFICIÊNCIA ENERGÉTICA

562

m3h/cv

MODELO DO ROTOR

400 / 8

.

.
2) FILTROS.

a) Pré Filtro do Flange (Opcional) – Este pré-filtro é fornecido separadamente como acessório, em algumas aplicações não será necessário seu uso. É aconselhável que ele seja instalado, já que sua função básica é retirar as partículas maiores que são sugadas junto com a névoa (Cavaco, resíduo do rebolo, etc.). Este pré-filtro é instalado na máquina em forma de flange antes da mangueira que leva a névoa até o filtro. Possui um filtro de poliéster com 6 mm de espessura e gramatura 150gr que pode ser trocado pelo próprio operador em menos de 10 minutos.

b) Filtro do Corpo - Esta etapa de filtragem é responsável pelo encaminhamento do óleo já separado para o canal de recolhimento. Este canal faz o óleo voltar a máquina. Quando não é utilizado o pré-filtro as impurezas que vem junto com a névoa de óleo ficam neste refil, diminuindo sua vida útil. Este refil é de poliéster com 10 mm de espessura e com gramatura de 150g.

c) Filtro Intermediário - É responsável pela equalização do fluxo de ar entre a parte frontal e traseira do filtro. Composto de poliéster com 6 mm de espessura e gramatura 150gr, raramente será trocado, só em caso de furo ou dano mecânico.

d) Filtro do Corpo Traseiro - É responsável pela filtragem de pequenas gotas do óleo que podem ter escapado ao processo, também encaminham estas gotas para o canal de recolhimento de óleo para voltar à máquina. É de poliéster com 10 mm de espessura e com gramatura de 150g.

e) Filtro da Tampa – É o filtro final que evita respingos de óleo após a saturação do filtro do corpo. É de poliéster com 6 mm de espessura e gramatura 150gr. Observação: A troca do refil será normalmente em períodos bimensais sendo que, em alguns casos, conforme a concentração de névoa e partículas do óleo, estes valores podem sofrer variações, para mais ou para menos. É recomendado a constante observação do ponto de saturação do refil.

3) BALANCEAMENTO.
O princípio básico do AIR CLEAN é centrifugação, portanto o balanceamento é um ponto importante a ser observado. O Air Clean possui tecnologia própria que reduz o risco de desbalanceamento, o princípio é uma massa de inércia no rotor e o novo Rotor Aberto, que minimizam significativamente o risco de desbalanceamento. Se o equipamento desbalancear, causará danos aos mancais do AIR CLEAN. Para dar mais segurança quando o Air Clean for instalado, observar os dois parafusos que fixam o aparelho ao pedestal, se foi colocado os pinos de segurança.

4) MOTOR.
Os motores utilizados no AIR CLEAN são de alta qualidade. A tensão de trabalho é trifásica, sendo possível ligá-los em 220 v, 380 v ou 440 v. Ver ligações na placa do motor. Como opcionais são fornecidos conjunto elétrico composto de relé térmico, sobre corrente e contactora de força. Este conjunto é aconselhável para garantir o perfeito funcionamento do equipamento. São proteções padrões para equipamentos com motor elétrico. Não aconselhamos a ligação sem este tipo de proteção, pois poderá ocorrer dano no motor e também nos equipamentos onde forem ligados. Antes de colocar o AIR CLEAN em funcionamento um eletricista deverá fazer a revisão das ligações elétricas do equipamento e das instalações.

5) DIMENSÕES.
O equipamento possui dimensões externas conforme desenho esquemático abaixo:
Figura 1 - Dimensões externas do Equipamento.

.

6) FORMAS BÁSICAS DE INSTALAÇÃO.


Desenho

Descrição

Instalação 1

Instalação em duas máquinas.
Instalação de um Filtro de Névoa em pedestal que atende duas máquinas. Os cuidados para este tipo de aplicação são:
a) A vazão de névoa do Filtro deve ser suficiente para atender as duas máquinas.

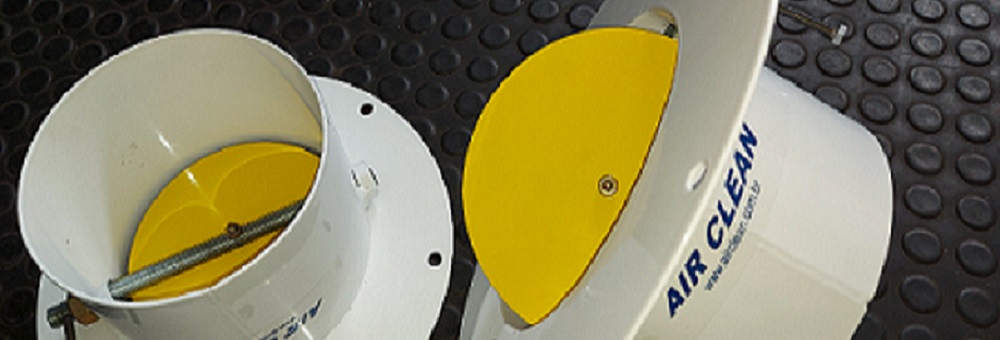

b) Colocar um damper para cada Filtro de névoa para equalizar as perdas de carga dos dois sistemas e ajustar as vazões necessárias para cada sistema.
c) O retorno do óleo deve ser para uma das máquinas ou para sistemas que tem centrais de óleos.

.

Instalação sobre Pedestal.
Instalação de um Filtro de Névoa sobre pedestal é a forma mais correta de instalação. Esta instalação apresenta as seguintes vantagens.
a). Não transfere nenhuma vibração à máquina, garantindo os processos de retíficas de alta precisão sem que haja erros de medida.
b). Não sobrecarrega em peso a máquina, garantindo que não haja problemas de geometria em seus barramentos.
c). Facilita a manutenção e possibilita a troca de refil com a Máquina em operação.
d). Neste tipo de instalação, se ocorrer vazamentos no filtro, o óleo irá cair no chão.

.

Instalação Sobre a Máquina.
Instalação de um Filtro de Névoa sobre a máquina, é a forma mais usual por ser simples e não ocupar espaço de chão de fábrica, mas apresenta os inconvenientes de vibrações e peso sobre a máquina.
a). Tem as vantagens de o retorno do óleo filtrado voltar diretamente para a máquina. Requer menos materiais de instalações.
b). Deve-se colocar um suporte para distribuir o peso do equipamento sobre a máquina.

7) CONTEUDO DOS KITS (Modelo 400).

COMO INTERPRETAR OS CÓDIGOS DOS KIT, EXEMPLO ABAIXO:
2 - 01 PÇ - FILTRO DO ROTOR -  400EX-600-001 - REFIL P130 # 6mm - 840 x 130 mm -VD

O que representa cada item deste código:
- 2 - representa o número que está dentro do círculo.
- 01 PÇ - Representa a quantidade de peças deste refil.
- FILTRO DO ROTOR - descrição de onde o refil está localizado.
-400EX-600-001 - Código do KIT.
- REFIL P130 # 6mm - 840 x 130 mm - VD- Material, espessura, dimensão e cor do material.
Filtros

ABAIXO OS MODELOS E SEUS KITS.

MODELOS 400HX
740HX-600-004 – KIT REFIL COMPLETO

  Novo HX     Saida de ar
1 - 01 PÇ -  FILTROS DO PRÉ FILTRO.
               740HX-600-006 - REFIL P130 # 6mm -   EXT  230 X 230mm – VD
4 - 01 PÇ - FILTROS INTERMEDIÁRIO.
              400HX-600-004 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD
5 - 01 PÇ- DO CORPO FRONTAL.
              400HX-600-006 - REFIL P130 # 10mm -  200 x 1680 mm - VD
8 - 01 PÇ - FILTRO DA TAMPA TRASEIRA CEGA.
              400HX-600-008 - REFIL P130 # 10mm -  EXT  Ø530 - INT Ø246 – VD
9 - 01 PÇ - FILTRO DA TAMPA EXTERNA SUPERIOR.
              400HX-600-009 - REFIL P130 # 6mm - 485 X 240 mm - VD

MODELOS 400GX
740GX-600-004 – KIT REFIL COMPLETO

  GX

1 - 01 PÇ -  FILTROS DO PRÉ FILTRO.
               740GX-600-006 - REFIL P130 # 6mm -  EXT  230 X 230mm – VD
4 - 01 PÇ - FILTROS INTERMEDIÁRIO.
              400GX-600-004 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD
5 - 01 PÇ- DO CORPO FRONTAL.
              400GX-600-006 - REFIL P130 # 10mm -  200 x 1680 mm - VD
8 - 01 PÇ - FILTRO DA TAMPA TRASEIRA CEGA.
              400GX-600-008 - REFIL P130 # 10mm -  EXT  Ø530 - INT Ø246 – VD
9 - 01 PÇ - FILTRO DA TAMPA EXTERNA.
              400GX-600-009 - REFIL P130 # 6mm -  820 x 90 mm - VD

MODELOS 200FX
740FX-600-004 – KIT REFIL COMPLETO

  FX
1 - 01 PÇ -  FILTROS DO PRÉ FILTRO.
               740FX-600-006 - REFIL P130 # 6mm -  EXT  230 x 230mm – VD
2 - 01 PÇ - FILTROS DO ROTOR.
               400FX-600-001 - REFIL P130 # 6mm - 1210 x 170 mm - VD
4 - 01 PÇ - FILTROS INTERMEDIÁRIO.
              400FX-600-004 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD
5 - 01 PÇ- DO CORPO FRONTAL.
              400FX-600-006 - REFIL P130 # 6mm -  200 x 1680 mm - VD
7 - 01 PÇ - FILTRO DA TAMPA TRASEIRA PERFURADA.
              400FX-600-007 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD
8 - 01 PÇ - FILTRO DA TAMPA TRASEIRA CEGA.
              400FX-600-008 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD

MODELOS 200EX
740EX-600-004 – KIT REFIL COMPLETO

  EX

1 - 01 PÇ -  FILTROS DO PRÉ FILTRO.
               740EX-600-006 - REFIL P130 # 6mm -  EXT  230 x 230mm – VD
2 - 01 PÇ - FILTROS DO ROTOR.
               400EX-600-001 - REFIL P130 # 6mm - 1210 x 170 mm - VD
3 - 01 PÇ- FILTROS PANELA.
              400EX-600-005 - REFIL P130 # 6mm -  195 x 1460 mm - VD
4 - 01 PÇ - FILTROS INTERMEDIÁRIO.
              400EX-600-004 - REFIL P130 # 6mm -  EXT  Ø530 - INT Ø246 – VD
6 - 02 PÇ - FILTROS DAS TAMPAS SUPERIORES.
              400EX-600-002 - REFIL P130 # 6mm -  370 x 245 mm - VD

OBS: OS MODELOS EX / FX e GX ESTÃO DESCONTINUADOS, FORAM SUBSTITUIDOS PELO MODELO 400HX. SE VOCÊ TEM O MODELO EX / FX OU GX, NÃO SE PREOCUPE, A AIR CLEAN FORNECE TODAS AS PEÇAS PARA MANTE-LOS EM PLENO FUNCIONAMENTO.

  • Os Modelos 400 foram construídos para serem instalados em pedestais, possuem grande capacidade de sucção (2250 m3/h).

  • KITS PRONTOS PARA USO - Receba o KIT com todos os elementos necessários para a sua manutenção preventiva.

  • KIT COM MATERIAL DE MERCADO - O Cliente não fica obrigado a comprar os KIT da Air Clean. Os materiais de nossos filtros são de fácil aquisição no mercado, a vantagem é que já fornecemos cortados, diagramas de troca e cola adequada.

  • ENTREGA IMEDIATA - Mantemos sempre um estoque para atender rapidamente os nossos Clientes.

  • Os Modelos 400 possuem Peso 55 kg, eficiência energética de 562 m3/h por CV.

  • Motores - Utilizamos Motores WEG 4CV (PLUS ou PREMIUM) de alto rendimento com tensões de 220/380/440 VAC trifásico.
